空气源热泵管束平面图 根据上述对 空气源热泵地埋管换热器传热过程的分析可知，在土壤蓄冷、释冷过程中，系统的冷量损失主要由地埋管换热器管束的外层盘管与远边界原始土壤的温差传热造成的，因此，为了减小空气源热泵集成系统运行过程中的冷量传递损失，在地埋管换热器管束区域土壤体积一定的条件下，应尽量减少地埋管换热器管束外层盘管的数目。基于此，竖直U形地埋管换热器可采用等间距正多边形排列，如图10－8所示的一个或多个管束群组成。

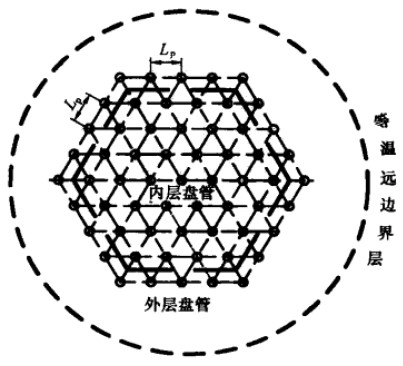

地埋管管束平面布置图

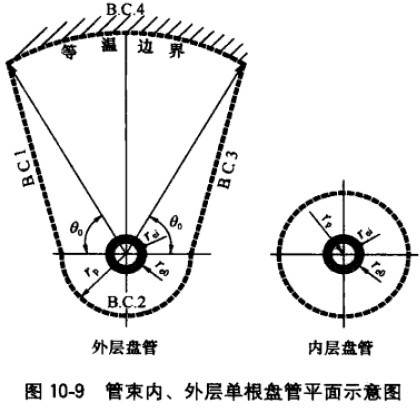

由于土壤蓄冷、释冷的传热过程与地理管在管束中的位置有关，因此在建立系统传热过程的数学模型时需对内、外层盘管分别予以考虑。对应图10－8管束的单根内、外层埋管换热器的控制汉域及边界如图10－9所示.
