太阳能热水工程系统三种主要运行方式介绍
太阳能热水工程系统三种主要运行方式分别是自然循环系统、直流式系统、制循环系统。下面就这三种系统方式，小编再给大家介绍一下。
自然循环系统
自然循环系统是指利用太阳能使系统内传热工质在集热器与贮水箱之间或集热器与换热器之间自然循环加热的系统。系统循环的动力为传热工质温度差引起的密度差导致的热虹吸作用。由于间接式系统的阻力较大，热虹吸作用往往不能提供足够的压头，自然循环系统一般为直接式系统。
通常采用的自然循环系统一般可分为两种类型：自然循环系统（见图4-1)和自然循环定温放水系统（见图4-2)。在自然循环系统中，贮热水箱中的水在热虹吸作用下通过集热器被不断加热，并由自来水的压力顶至热用户使用。自然循环定温放水系统多设一个可以放在集热器下部的供热水箱，原有贮热水箱体积可以大大缩小，当贮热水箱中水温达到设定值时，利用自来水压力将贮热水箱中的热水顶到供热水箱中待用。自然循环定温放水系统安装和布置较自然循环系统容易，但造价有所提高。自然循环系统可以采用非承压的太阳能热水器工程集热器，其造价较低。由于自然循环系统的贮水箱必须高于集热器以提供热虹吸动力,这种系统在与建筑结合设计中贮水箱的位置不好布置，使用较少。本章中不作重点讨论。
2、直流式系统

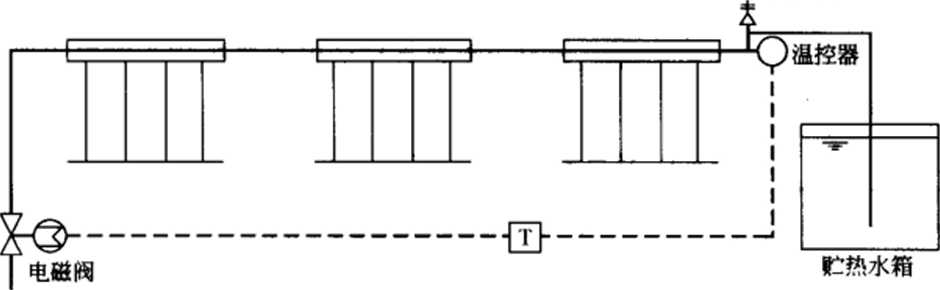

图4-3直流式系统
直流式系统是利用控制器使传热工质在自来水压力或其他附加动力作用下，直接流过集热器加热的系统（见图4-3)。直流式系统一般采用变流量定温放水的控制方式，当集热系统出水温度达到设定温度时，水阀打开，集热系统中的热水流人热水贮水箱中；当集热系统出水温度低于设定温度时，水阀关闭，补充的冷水停留在集热系统中吸收太阳能被加热。直流式系统只能是直接式系统，可以采用非承压集热器，集热系统造价较低。在国内的中小型建筑中使用较多；由于存在生活用水可能被污染、集热器易结垢和防冻问题不易解决的缺点，国外很少使用。
3、强制循环系统
图4-4强制循环直接式单水箱系统 图4-5强制循环直接式双水箱系统
强制循环系统是利用温差控制器和循环水泵使系统根据集热系统得热量强制循环传热工质加热的系统。系统由水泵驱动强制循环。强制循环系统的形式较多，主要有直接式和间接式两种。直接式系统主要可以分为单水箱方式（见图4-4)和双水箱方式（见图4-5),一般采用变流童定温放水的控制方式或温差循环控制方式；间接式系统主要也可以分为单水箱方式（见图4-6)和双水箱方式（见图4-7),控制方式以温差循环控制方式为主。强制循环系统是与建筑结合的太阳能热水工程系统的发展方向，是本章的讨论重点。 |
