太阳能热水工程集热器的连接方式

太阳能热水工程中使用的太阳能热水器工程集热器数量一般很多，一般若干集热器先连接一个集热器组，集热器组之间再通过一定的方式连接成一个集热器系统。如何连接太阳能热水器工程集热器对太阳能集热系统的防冻排空、水力平衡和减少阻力都起着重要作用。

一般来说，太阳能工程集热器连接成集热器组的方式有三种（图4-10):串联、并联和串并联，串并联也称之为混联。对于自然循环的太阳能热水工程系统，集热器不能串联，否则因循环流动阻力大，系统难以循环，只能采用并联方式，且每个集热器组集热器数目不宜超过16个或总面积不宜超过32m2；对于非自然循环系统，太阳能工程集热器可采用串并联或并联方式连接，但一般情况下，推荐采用并联的方式连接，采用串联连接时，串联的集热器个数也不宜超过三个。

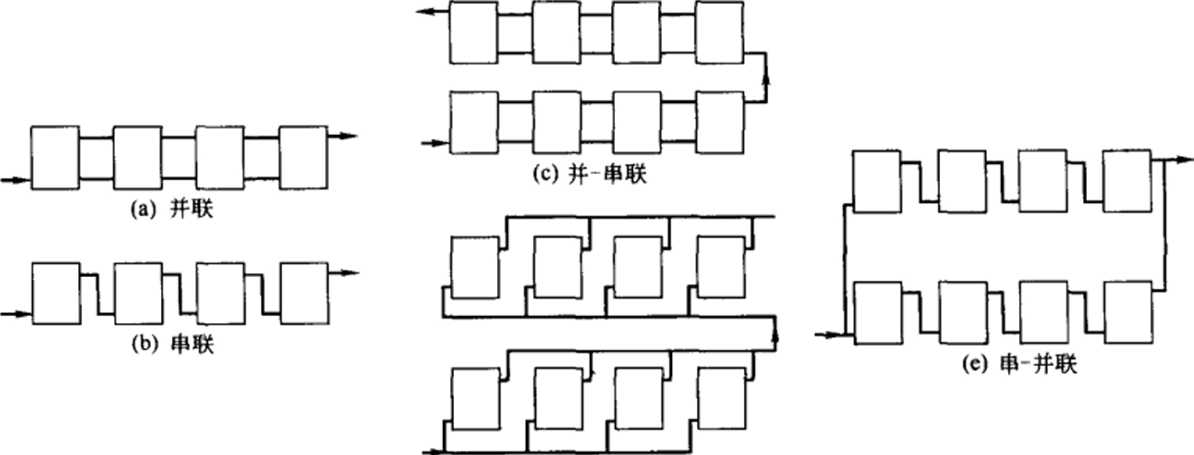

图4-10集热器的连接方式

通过以上方式连接起来的太阳能工程集热器称之为集热器组。多个集热器组连接起来形成太阳能集热系统。为保证各集热器组的水力平衡，各集热器组之间的连接推荐采用同程连接，如图4-11(a)所示。当不得不采用异程连接时，在每个集热器组的支路上应该增加平衡阀来调节流董平衡，如图4-11(b)所示。集热器组之间采用并联方式连接，各集热器组包含的集热器数应该相同，自然循环系统全部集热器的数量不宜超过24个或总面积不宜超过48m²。

           (a)同程连接                                                     （b)异程连接

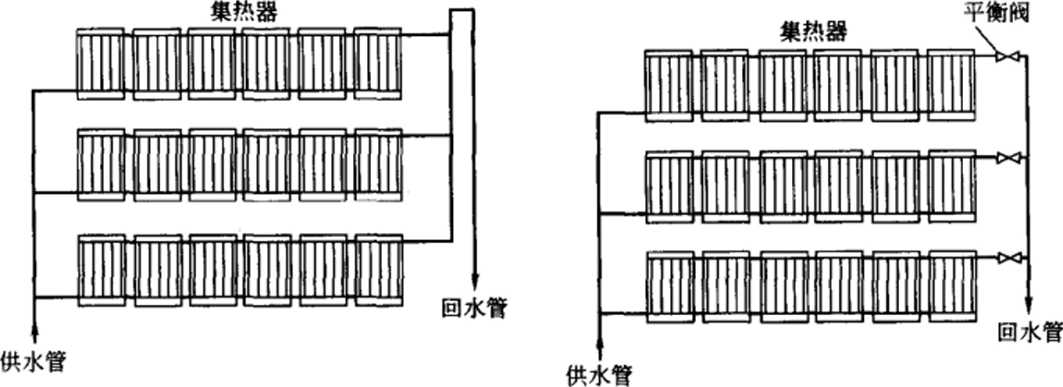

图4-11集热器组的接管方式
