太阳能热水器工程系统压力表和安全阀介绍

在上一篇文章中，上海太阳能热水器厂家小编我有给大家介绍过太阳能热水工程系统的管道和设备上应设置下列附件的排气装置、泄水装置、自动温度调节装置和温度计，今天再给大家介绍下压力表和安全阀。

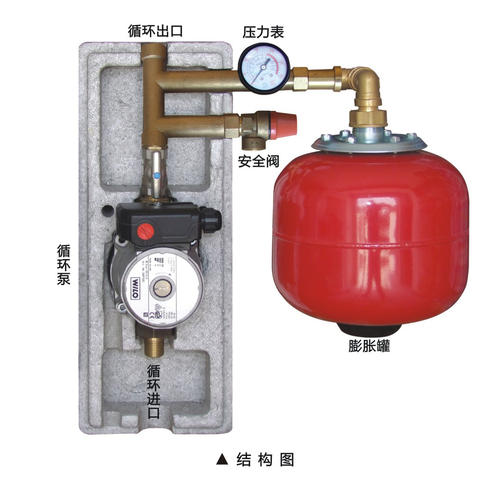

太阳能热水器工程系统压力表

密闭系统中的水加热器、贮水器、锅炉、分汽缸、分水器、集水器、压力容器设备均应装设压力表。

热水加压泵、循环水泵的出水管上，（必要时含吸水管）应装设压力表。

压力表的精度不应低于2.5级，即允许误差为表刻度极限值的1.5%。

压力表盘刻度极限值宜为工作压力的2倍，表盘直径不应小于100mm。

装设位置应便于操作人员观察与清洗且应避免受辐射热、冻结或振动的不利影响。

用于水蒸气介质的压力表，在压力表与设备之间应装存水弯管。

太阳能热水器工程系统安全阀

闭式热水供应系统中，应设置压力式膨胀罐、安全阀、泄压阀，并符合下列要求：

1）日用热水量≤10m³的热水供应系统可采用安全阀、泄压阀泄压的措施；

2）日用热水董>10m³的热水供应系统应设压力式膨胀罐。

承压热水锅炉应设安全阀，并由制造厂配套提供。

开式热水供应系统的热水锅炉和水加热器可不装安全阀（劳动部门有要求者除外)。

水加热器宜采用微启式弹簧安全阀，安全阀应设防止随意调整螺丝的装置。

安全阀的开启压力一般取热水系统工作压力的〗•1倍，但不得大于水加热器本体

的设计压力。

注：水加热器的本体设计压力一般分为：0.6MPa、1.0MPa、1.6MPa三种规格。

安全阀的直径应比计算值放大一级；一般实际工程应用中，对于水加热器用的安全阀，其阀座内径可比水加热器热水出水管管径小一号。

安全阀应直立安装在水加热器或水箱的顶部。

安全阀装设位置，应便于检修。其排出口应设导管将排泄的热水引至安全地点。

安全阀与设备之间不得装取水管、引气管或阀门。
